PCBA设计时丝印位号错误有什么影响?

栏目:新闻资讯发表时间:2022-09-19

在做PCBA设计时,十分重视位号的方向和对应的顺序,担忧位号丝印方向颠倒了或是丝印置放不准,影响贴片错误。

那丝印位号交叉或丝印位号弄反到底对贴片有多大影响?第一能够很明确的说,丝印位号无法决定最后的贴片正确与否。许多经验丰富的工程师发觉,许多经验丰富的工程师发觉删除位号丝印,PCBA产品贴片回来并没什么问题。通常情况下,机器设备贴片是要找到器件,再将找到的器件摆放在PCB上的正确合理位置,这牵涉到简单的编程,包含两点:

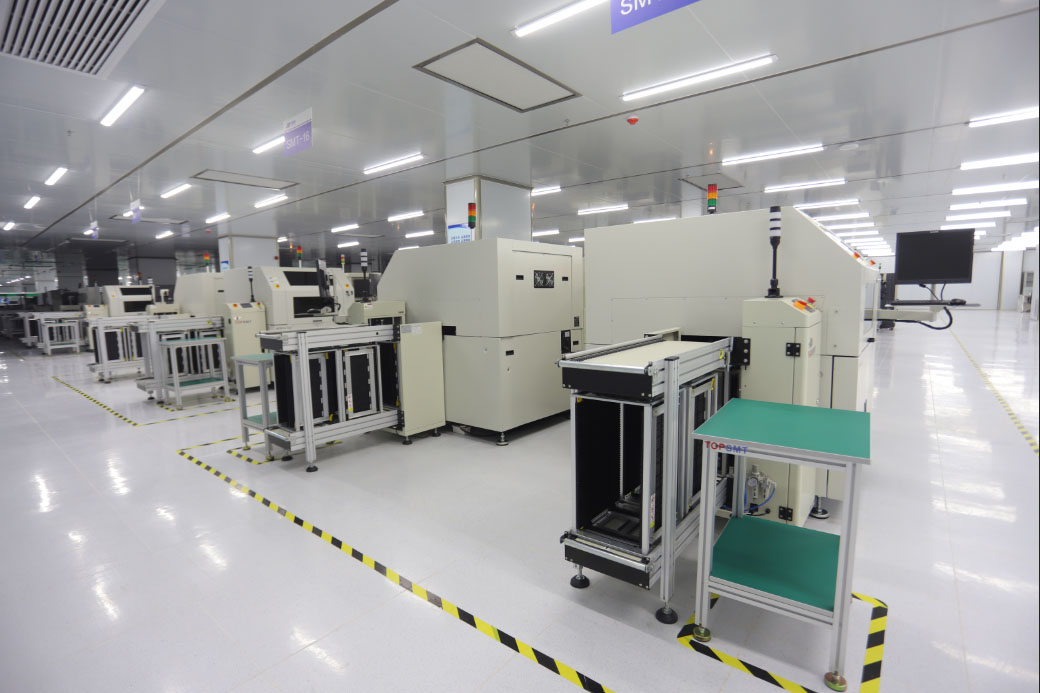

PCBA设计时丝印位号错误有什么影响?

1.取件程序是告知机器设备在什么地方取件,取什么元件,用什么包装的元件等取件信息。主要包括:每一步的元件名称、每一步的X、y、角t的偏移量、送料器的类型、拾取高度、投掷位置、是不是跳过等。

2.贴片程序就是告知机器设备在什么地方贴元件,贴片的角度,贴片的高度等信息。其主要包括:每一步的组件名称和描述,每一步的X、y坐标和角t,补丁的高度是不是需要校正,补丁头的数量,是不是同时补丁时间,是不是跳过步骤等。补丁程序还包括PCB的X和Y坐标信息和局部标记等。

这表明机器设备贴片根本就不会在我们的PCB上找到丝印位号,反而是依照编程程序工作,而编程最重要的文件是精确的坐标文件,因此我们能理解为什么不需要位号图,但一定要需要坐标文件。
